Keda 101

Basic Arch

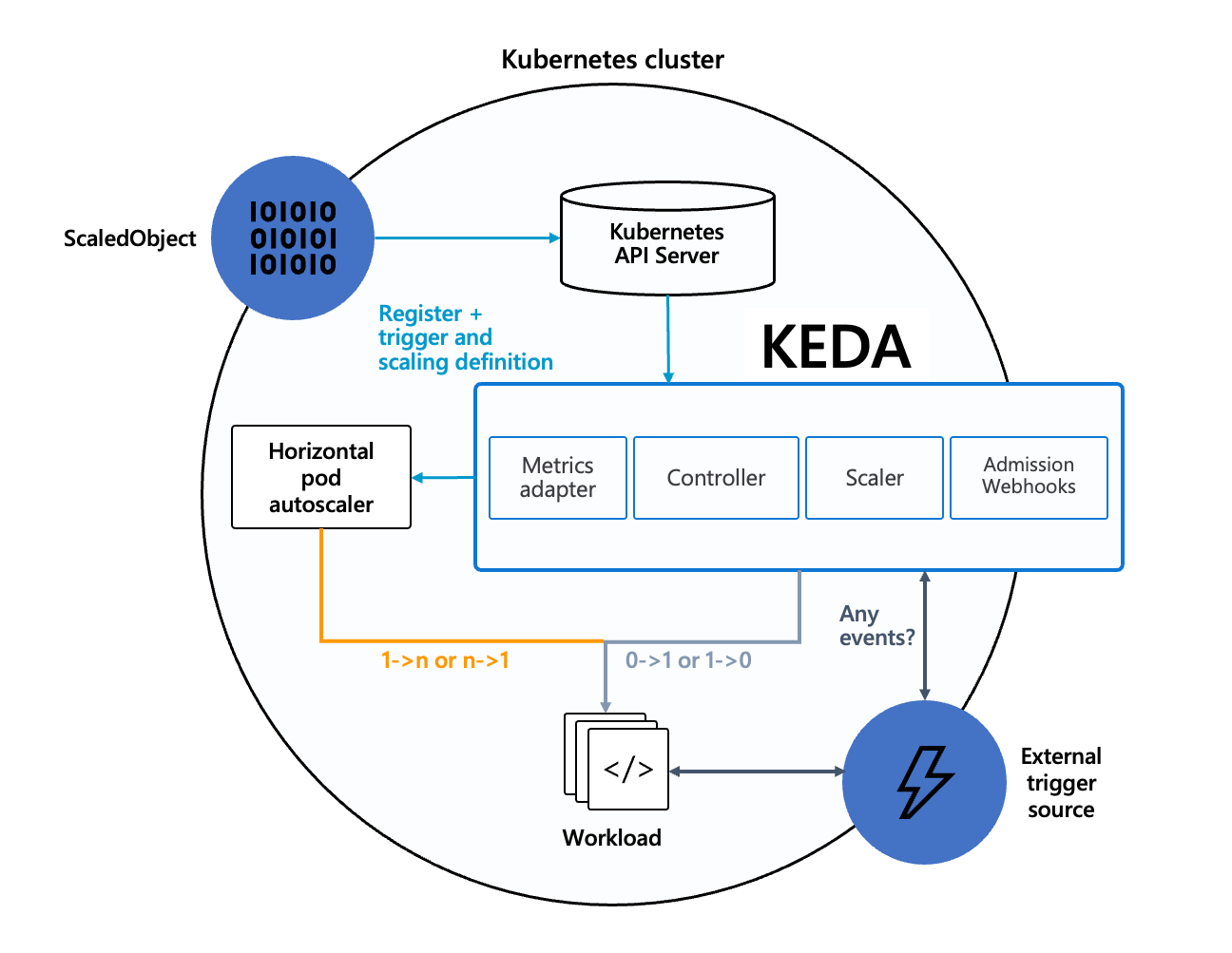

KEDA 架構圖

圖：KEDA 架構圖（來源：KEDA 官方文件，KEDA 專案文件採 Apache-2.0 授權）

核心概念：

ScaledObject 是 event 和 HPA 的介面，讓我們能透過 event 來去操控 HPA，達到 scaling 的效果
概念上分為兩個階段
1. Activation Phase：由 Keda operator 負責 0 ↔ 1 scaling
2. Scaling phase：由 HPA 負責 1 ↔ N scaling
會這樣切分是因為 HPA 本身不支援 minReplicaCount = 0
- Keda 部分會取決於 IsActive function 的執行結果，來判斷現在是否要處理 0 ↔ 1 scaling
- KEDA | Scaling Deployments, StatefulSets & Custom Resources
Applying Order：基於現狀選最大
- 在一個 ScaledObject 裡面，所有的 triggers 都會被轉成 HPA 的 metrics（ie, ScaledObject 裡面有五個 triggers，那他長出來的 HPA 就會有五個 metrics）
- HPA 會對每個指標各自算出期望副本數，最後取「最大值」作為本輪期望副本數；若有任一指標無法取到數值而其他指標建議縮容，會跳過縮容
- Horizontal Pod Autoscaling

其他補充概念：

Event 會可以從 workload、也可以從外部來（像是 SQS queue length）
Polling Interval
- Keda 在 Activation Phase 會根據 ScaledObject 裡面的 triggers 做 polling (間隔 based on pollingInterval)
- HPA 也會在 Scaling Phase 基於 kube-controller-manager 的 --horizontal-pod-autoscaler-sync-period 來對 metrics 做 polling，預設是 15s
使用 Keda 要怎麼 scale 到 0？

根據第四點的邏輯，如果要 scale 到 0，必須要讓現狀滿足以下兩個條件
1. 現狀不符合任何 trigger → 若現狀有符合任一個 trigger 條件，KEDA 會把目標 workload 的 replicas 從 0 喚醒到 ≥1，然後交給 HPA 去處理 desired 數量
2. minReplicaCount 或 idleReplicaCount 必須設置為 0
→ 接著 Keda 會 disable HPA，並且直接把 Deployment replica 設置為 0

→ 基本上寫 ScaledObject triggers 要以 scale up 的角度來寫，所有條件都不符合才會 scale down
Difference between minReplicaCount & idleReplicaCount
- minReplicaCount：在 Scaling Phase（有任何 trigger 被觸發時）最小的 replicaCount
- idleReplicaCount：在 Activation Phase（沒有觸發任何 trigger 時）時的 replicaCount
  - 現在這個值只能是 0，詳見 kedacore/keda

[Start: KEDA ScaledObject]
   │
   ▼
(1) KEDA 輪詢每個 trigger (pollingInterval)
   ├─ Trigger A → active 嗎？
   ├─ Trigger B → active 嗎？
   └─ Trigger C → active 嗎？
   │
   ▼
(2) 判斷「是否有任何一個 trigger active？」
   ├─ 是 → 進入「活動模式 Scaling Phase」
   │       │
   │       ├─ 如果目前 replicas = 0 → KEDA 直接把目標 workload 設成 ≥1
   │       └─ 將所有 triggers 轉換成 HPA 指標 (external metrics)
   │       └─ HPA 接管：
   │             ├─ 計算每個指標的期望 replicas，取最大值
   │             └─ 若計算結果 < minReplicaCount → 強制維持在 minReplicaCount
   │
   └─ 否 → 進入「非活動模式 Activation Phase」
   │       │
   │       └─ 有設定 idleReplicaCount ?
   │               ├─ 是 → replicas = idleReplicaCount
   │               └─ 否 → replicas = minReplicaCount
   │                         （如果 =0，就縮到 0）
   │
   ▼
(3) 重複下一輪 pollingInterval / HPA syncPeriod

Cron Trigger

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: gitlab-runner-arm-1
  namespace: gitlab-runner
spec:
  cooldownPeriod: 10
  idleReplicaCount: 0
  initialCooldownPeriod: 0
  maxReplicaCount: 4
  minReplicaCount: 0
  pollingInterval: 30
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: arm-gitlab-runner-gitlab-runner
  triggers:
    - type: cron
	    metadata:
        desiredReplicas: "1"  # 如果現況大於 1 且符合 trigger 條件，則不會改變數量
        end: 0 18 * * mon-fri
        start: 0 10 * * mon-fri
        timezone: Asia/Taipei

效果：週一到週五的 10:00 - 18:00，HPA 會確保我們的 replica ≥ 1。超過這些時間段以外，Keda 會確保我們的 replica = 0

但是他會直接去把 deployment replica count 改成 0，就算我們手動改成 1 還是會被 keda 改回去。解決方法為，暫時讓 keda 的 ScaledObject 停止作用，方法如下：

# ScaledObject 停止作用
kubectl annotate scaledobject gitlab-runner-arm-1 autoscaling.keda.sh/paused=true -n gitlab-runner --overwrite

# 加班完之後
# ScaledObject 開始作用
kubectl annotate scaledobject gitlab-runner-arm-1 autoscaling.keda.sh/paused=false -n gitlab-runner --overwrite
